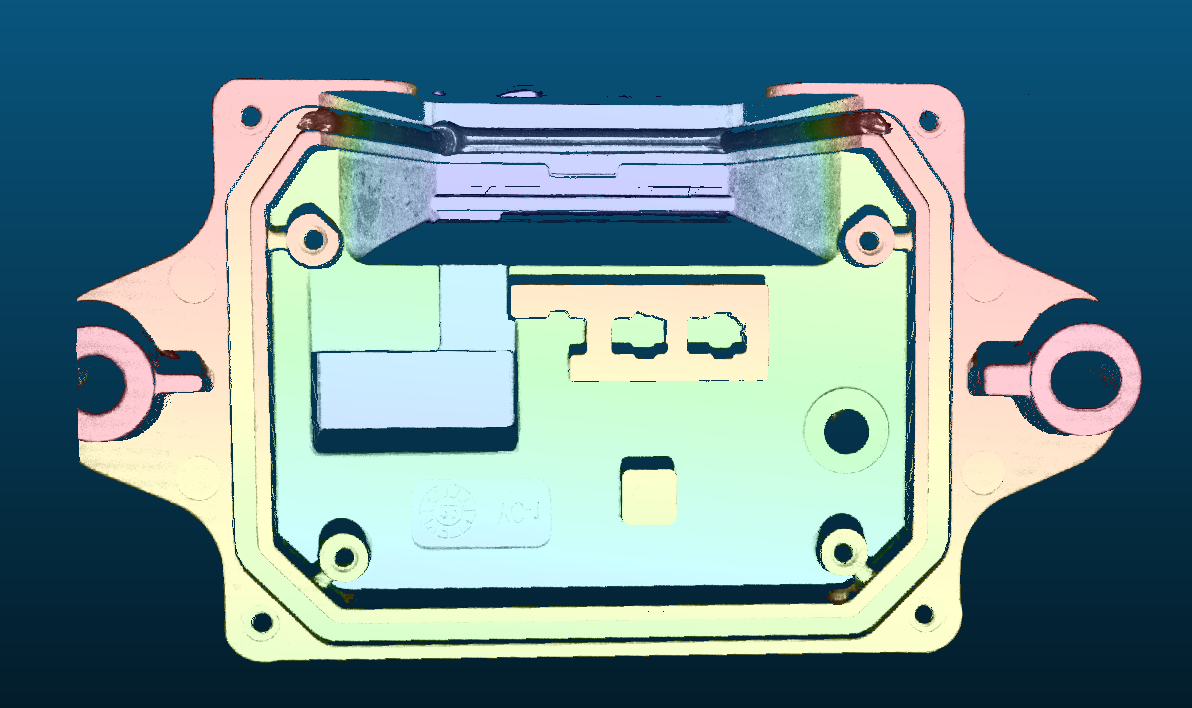

3D相機檢測汽車壓鑄模零部件
客戶痛點與需求
汽車零部件是構成一輛完整汽車的重要基礎，每個零部件都可能對汽車整體質量產生影響。深視智能激光三維輪廓測量?jī)xSR7240可對汽車壓鑄模零部件進行涂膠質量檢測、ocr字符識別以及輪廓尺寸檢測，超高分辨率可實現精準測量，項目精度0.03mm，采樣頻率達10kHz，一拖二控制系統可有效控制成本。
優勢&特點
01超X軸向視野分辨率達6400像素點
02高動態范圍，可同時精確測量低反射率的黑色物體和高反射率的金屬物體
03可結合2D和3D數據，實現完全檢測；2D數據可用于定位，讀碼，字符識別等
相機選型
| 型號 | SR7240 | |||
| 參考距離（CD） | 240mm | |||
| 測量范圍 | Z 軸高度（FS） | 40mm | ||
| X 軸寬度 | 近端 | 138mm | ||
| 參考距離 | 147mm | |||
| 遠端 | 157mm | |||
| 光源 | 光源波長 | 405nm藍光 | ||
| 激光器等級 | 2M | |||
| 激光器輸出功率 | 10mW | |||
| 重復精度 | Z 軸（高度） | 1μm | ||
| X 軸（寬度） | 13μm | |||
| 線性 | Z 軸（高度） | ±0.05%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 50μm | ||
| X 軸輪廓點數 | 3200 | |||
| 反射角度（°） | 26 | |||
| 掃描速度（Hz） | 2500~10000 | |||
| 尺 寸 | 189.5×93×48 | |||
| 重 量 | 840 | |||
| 溫度特性 | 0.02%的 F.S./℃ | |||
| 編碼器輸入 | 支持單端、差分編碼器 | |||
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | |||
| 外殼防護等級 | IP67，符合IEC 60529標準 | |||
