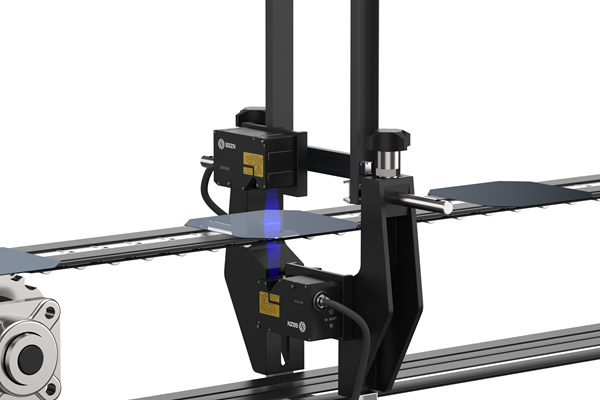

線激光檢測硅片厚度/線痕/TTV
客戶痛點與需求
硅片制作完成后，需要通過分選機對其厚度、線痕、TTV、翹曲度等多項指標進行檢測，判斷硅片是否達到設定要求，根據檢測數據分選到對應倉盒、最終將硅片分選出不同的等級。
激光三維輪廓測量儀SR7020可針對各種特殊硅片，進行厚度、TTV、最大線痕等檢測，測量項厚度重復性可做0.5um以內、TTV重復性1.5um以內，線痕重復性1.5um以內，擁超高的輪廓點數和檢測速度，可實現精準高效檢測。
優勢&特點
01掃描速度可達750~2000Hz，X軸輪廓點數3200
02使用SR7020，線性精度±0.05%的F.S.
03相機穩定性高，可結合2D灰度圖像計算
相機選型
| 型號 | SR7020 | |||
| 參考距離（CD） | 23mm | |||
| 測量范圍 | Z 軸高度（FS） | 3.8mm | ||
| X 軸寬度 | 近端 | 9.2mm | ||
| 參考距離 | 9.6mm | |||
| 遠端 | 9.6mm | |||
| 光源 | 光源波長 | 405nm藍光 | ||
| 激光器等級 | 2M | |||
| 激光器輸出功率 | 10mW | |||
| 重復精度 | Z 軸（高度） | 0.1μm | ||
| X 軸（寬度） | 1.0μm | |||
| 線性 | Z 軸（高度） | ±0.05%的F.S. | ||
| 輪廓數據間隔 | X 軸（寬度） | 3μm | ||
| X 軸輪廓點數 | 3200 | |||
| 反射角度（°） | 41.5 | |||
| 掃描速度（Hz） | 750~2000 | |||
| 尺 寸 | 125×82×55 | |||
| 重 量 | 690 | |||
| 溫度特性 | 0.02%的 F.S./℃ | |||
| 編碼器輸入 | 支持單端、差分編碼器 | |||
| 輸入輸出 | 1個100Base-TX/1000Base-T以太網接口 | |||
| 工作溫度 | 0～50℃ | |||
| 儲存溫度 | -20～70℃ | |||
| 工作濕度 | 35%～85% 無凝露 | |||
| ESD防護 | 接觸放電4kV、空氣放電8kV，符合IEC 61000-4-2標準 | |||
| EFT防護 | 電源端口2kV/5或100kHz、信號端口1kV/5或100kHz，符合IEC 61000-4-4標準 | |||
| 沖 擊 | 每軸50Gs/3ms，符合IEC 68-2-27 Ea標準 | |||
| 振 動 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準 | |||
| 外殼防護等級 | IP67，符合IEC 60529標準 | |||
